Дефинитивен инженерски водич за дувалки со директно спојување со корени

1. Директно спојување корени дувалки: Основен концепт

2. Механика на директно поврзано ротирачко позитивно поместување

3. Предности во изведбата во однос на системите со појас

4. Инсталација и усогласување: прецизност за долговечност

5. Протоколи за одржување за единиците за директно возење

6. Критични индустриски апликации

7. Клучни технички спецификации и водич за избор

8. Најчесто поставувани прашања (ЧПП)

1. Директно спојување корени дувалки: Основен концепт

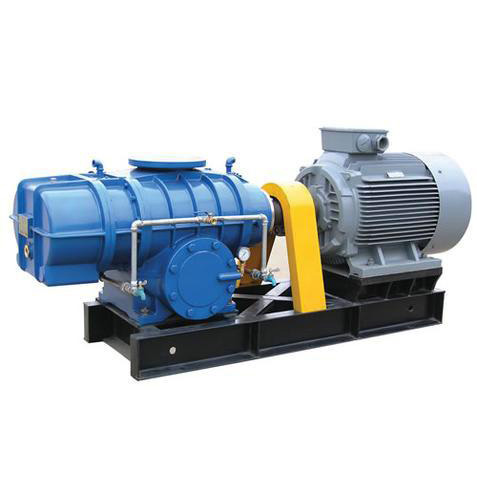

Во срцето на безброј индустриски процеси, од третман на отпадни води до пневматско пренесување, лежи робусната технологија наДиректно спојување корени дувалки. За разлика од алтернативите со ремен, овие единици имаат директна механичка врска помеѓу моторот и вратилото на вентилаторот преку спојка. Оваа навидум едноставна разлика дава длабоки придобивки во ефикасноста, издржливоста и оперативната стабилност. Со елиминирање на ременот, системот ја искорени заедничката точка на абење и загубата на енергија, правејќи ги директните дувачки корени за спојување претпочитан избор за апликации со континуирана работа каде што доверливоста е најважна.

Оваа директна конфигурација осигурува дека брзината на вртење на моторот е прецизно пренесена на работните кола, обезбедувајќи стабилен проток на воздух без пулсирање кој е критичен за процеси како што се аерација во биолошки третман или транспорт на материјали во цементарници. Дизајнерската филозофија се фокусира на минимални механички загуби и максимално време на работа, поради што индустриите со тешки оперативни профили сè повеќе го прифаќаат овој метод на возење во однос на традиционалните системи со ремени.

2. Механика на директно поврзано ротирачко позитивно поместување

Директно спојување корени дувалкиработат на принципот на позитивно поместување, користејќи ротори со два или три лобуси кои ротираат во спротивни насоки во прецизно обработеното куќиште. Директната спојка обезбедува овие ротори да одржуваат точна синхронизација, управувана од запчаниците за мерење кои го спречуваат контактот метал со метал. Додека лобусите се вртат, тие заробуваат фиксен волумен на воздух на влезната порта и го транспортираат до страната на празнење, каде што се исфрла против притисокот на системот.

Клучната механичка предност лежи во самата спојка. Флексибилна спојка, често во стилот на заклучување со заострување, ја поврзува оската на моторот со вратилото на вентилаторот, притоа прифаќајќи ситни неусогласувања додека ефикасно го пренесува вртежниот момент. Овој директен погон го елиминира лизгањето својствено за системите со ремени, осигурувајќи дека вентилаторот работи прецизно со неговата дизајнирана брзина, што директно е во корелација со гарантираната волуметриска брзина на проток. Оваа карактеристика е од суштинско значење за процесите кои бараат конзистентно, измерено снабдување со воздух, како на пример во хемиско дозирање или реактори со флуидизиран слој.

3. Предности во перформансите во однос на системите со појас

Кога се оценуваат директните дувачки корени за спојување наспроти колегите управувани со ремен, се појавуваат неколку диференцијали за изведба. Прво, директното спојување го елиминира затегнувањето и абењето на ременот, што не само што ја намалува фреквенцијата на одржување туку и го спречува постепеното губење на ефикасноста додека ремените се протегаат со текот на времето. Второ, отсуството на склоп на ремен и макара го намалува целокупниот отпечаток и тежина на единицата, поедноставувајќи ја инсталацијата и интеграцијата во компактните распореди на постројките.

Понатаму, системите со директно возење покажуваат пониски нивоа на вибрации и работат потивко, придонесувајќи за побезбедна и поудобна работна средина. Намалената механичка сложеност значи дека помалку компоненти се предмет на дефект, што ја зголемува севкупната доверливост на системот. Во апликациите каде што просторот е ограничен или каде што е потребна континуирана работа со големо оптоварување, директното спојување обезбедува одлучувачка предност и во однос на стабилноста на перформансите и на трошоците за животниот циклус.

4. Инсталација и усогласување: прецизност за долговечност

Успешното распоредување наДиректно спојување корени дувалкишарки на прецизна инсталација, особено порамнување на вратилото. Дури и мала неусогласеност може да предизвика прекумерни вибрации, предвремено абење на лежиштето и замор од спојката. Најдобрите практики во индустријата диктираат дека половините за спојување мора да се инсталираат со пречки, честопати бара контролирано загревање, за да се обезбеди сигурно поврзување со шахтите.

Правилното усогласување вклучува проверка и на поместувањето и на аголните отстапувања. За оптимален работен век, вкупните индикатори (TIR) ​​на хабовите за спојување не треба да надминуваат 0,005 инчи (0,13 mm), а паралелното отстапување на страните на спојката треба да биде во рамките на 0,001 инчи (0,03 mm). Дополнително, од клучно значење е да се воспостави правилен аксијален јаз помеѓу половините на спојката за да се приспособи термичката експанзија на вратилата за време на работата, спречувајќи го потисното оптоварување што може да ги оштети внатрешните компоненти на вентилаторот. Се препорачува да се користи спојка во стилот на заклучување за да се обезбеди позитивен пренос на вртежен момент и лесно отстранување.

5. Протоколи за одржување за единиците за директно возење

И покрај тоа што дувалките со директна спојка на корените бараат поретка интервенција отколку единиците управувани со ремен, структурниот распоред за одржување е од суштинско значење. Областите на примарниот фокус вклучуваат подмачкување на менувачот и лежиштата, проверка на спојката и проверка на усогласувањето. Редовното менување на маслото со користење на лубрикантот препорачан од производителот го спречува абењето на брзината и обезбедува непречено функционирање.

Периодичните проверки на спојката треба да вклучуваат визуелна проверка за абење или пукнатини и повторно вртење на прицврстувачите до одредени вредности. Следењето на вибрациите може да послужи како алатка за предвидливо одржување, откривајќи рани знаци на нерамнотежа или неусогласеност. Дополнително, обезбедувањето чист и непречен филтер за влезен воздух ќе ги заштити роторите од оштетување на честички, одржувајќи го чистиот излез на воздух без масло што е белег на овие дувалки.

• Дневно:Проверете го нивото на маслото, слушајте необичен шум, следете го притисокот и температурата на празнење.
• Месечно:Проверете ја спојката за абење, проверете ја усогласеноста, филтерот за чист воздух.
• Квартално:Променете го маслото во менувачот, проверете ги лежиштата, проверете го вртежниот момент на сите прицврстувачи.
• Годишно:Сеопфатен ремонт, вклучувајќи мерење на клиренсот на роторот и замена на заптивките.

6. Критични индустриски апликации

Цврстиот дизајн и доверливите перформанси на директните дувачки корени за спојување ги прават неопходни во широк опсег на сектори. Во третманот на отпадните води, тие обезбедуваат суштинска аерација за аеробно варење, обезбедувајќи биолошко разградување на органската материја. Во индустријата за аквакултура, тие одржуваат критични нивоа на растворен кислород во езерцата и резервоарите, што директно влијае на здравјето и приносот на залихите.

За ракување со рефус материјали, овие дувалки се користат во пневматски транспортни системи за транспорт на цемент, зрна, пластика и други прашоци низ цевководи. Стабилниот проток на воздух под висок притисок обезбедува постојан и ефикасен пренос на материјали на долги растојанија. Други клучни апликации вклучуваат снабдување со воздух со согорување во печки, засилување на гас во петрохемиските постројки и операции на вакуумско пакување, што ја покажува разновидноста на оваа технологија низ индустрискиот спектар.

Клучни сектори за апликации:Аерација на отпадни води · Аквакултура · Пневматско пренесување · Цементна индустрија · Електрани · Хемиска обработка · Ракување со биогас

7. Клучни технички спецификации и водич за избор

Избор на десноДиректно спојување корени дувалкиза апликација бара внимателна анализа на брзината на проток, притисокот и барањата за моќност. Типичните единици нудат стапки на проток кои се движат од 0,6 m³/min до над 120 m³/min, со притисоци на празнење до 98 kPa. Моќноста на моторот може да се протега од 1,1 kW за помали единици до над 185 kW за големи индустриски модели.

Кога одредувате вентилатор, земете го во предвид потребниот диференцијален притисок, саканата брзина на проток при тој притисок и работните услови на околината. Дизајнот на роторот со три лобуси стана индустриски стандард за неговите подобрени карактеристики на пулсирање и ефикасност во споредба со постарите дизајни со два лобуси. Консултантските криви на изведба и техничките листови со податоци е од клучно значење за да се обезбеди дека избраниот дувал ќе работи на својата оптимална точка на ефикасност, обезбедувајќи сигурна услуга за наменетата апликација.
